电加热搅拌罐罐体采用SUS304/316L高级不锈钢材质,内筒壁采用机械抛光或电解镜面抛光,外筒壁采用304全焊接结构保温,外表面采用镜面或亚光处理;搅拌罐盖部设置传动装置(电机或减速器),驱动搅拌罐内搅拌器对物料进行搅拌混合;轴封装置采用专业机械密封或填料密封、法兰密封,密封性强,筒体对外连接口采用卫生快开接头,安全卫生无死角,符合国家GMP卫生标准。
电加热搅拌罐结构特征:
1、搅拌罐内外表面均采用抛光处理,抛光精度Ra≤0.4,卫生无死角,可防止物料粘壁,易清洗;外罐体经过拉丝处理;
2、搅拌系统采用先进变频调速装置,可根据工艺要求设定不同的搅拌速度,同时可实现搅拌过程全自动控制;罐内设有挡板,促使物料充分搅拌反应;
3、搅拌过程中可实现蒸汽高温在线灭菌,灭菌过程可实现自动控制,灭菌温度精确;

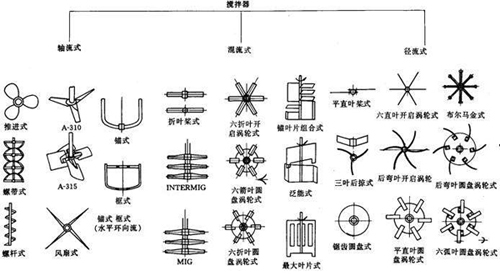

4、搅拌器选型多样化,可根据不同工艺选择桨式、锚式、框式、涡轮式、磁力搅拌器等多种类型的搅拌器设备;
5、电加热搅拌罐罐体设有夹套保温层,保温介质可采用聚氨酯保温材质,保温性能好;
6、搅拌结束后可利用CIP自动旋转喷洗球进行在线清洗,高效卫生。
电加热搅拌罐工作原理:
电加热搅拌罐是用电热棒加热夹套里面的传热介质,使热介质温度升到所需要的温度传热给搅拌罐内的物料,然后由测温控制仪控制电热棒使其断电恒温。
根据物料加热温度及使用工况不同,电加热方式通常分为电阻加热、红外线加热和介质加热(导热油、蒸汽、热水)等,可实现循环加热。
电加热搅拌罐技术参数:
型号/规格 | 50-300L | 400-800L | 1000L-3000L | 4000-8000L |
电机功率(KW) | 0.18-0.37 | 0.75-1.5 | 1.5-3 | 3-4 |
叶轮直径 | ¢140 | ¢184 | ¢190 | ¢240 |
叶轮结构 | 开放式无菌设计 | |||
搅拌方式 | 转轴式机械搅拌/转筒脉冲振动搅拌 | |||
搅拌器类型 | 框式、锚式、 | |||
搅拌转速 | 35-150r/m 可调 | |||
工作温度 | 0-200℃ | |||
夹套加热/冷却介质 | 蒸汽/冷却水/导热油/冷媒 | |||
计量方式 | 称重混料或者液位计量或流量计量 | |||
保温材料 | 聚氨酯/岩棉 | |||
管口配置 | 满足条件下可按需进行设计 | |||
罐体材质 | SUS304/316L | |||
减速驱动装置 | 可选交流、直流、防爆 | |||
控制方式 | PLC全自动控制系统自动控制 |
