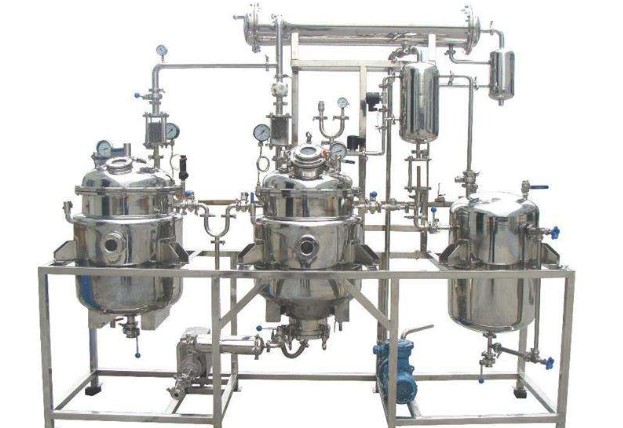

小型提取浓缩设备

　　一、小型提取浓缩设备的组成
　　小型提取浓缩设备包括提取罐系统、水回收系统、浓缩机冷却水系统、汤液分离罐系统、浓缩前暂存罐系统、配料杀菌罐、均质机、钢平台、灌装系统、电控系统十二大系统组成。
　1、提取系统包括：精密过滤器、提取罐、双联过滤器、转液泵、循环泵等组成;
　2、水回收系统、浓缩机冷却水系统包括：水回收系统储存箱、水回收系统加热箱、供水泵、冷却塔、冷却水循环泵等组成;
　3、配料杀菌、均质机：配料杀菌罐、气动隔膜泵、均质机等组成;
　4、钢平台：提取、分离、暂存，配料，杀菌，维修移动，提取罐支架;
　5、灌装系统：液体灌装机、颗粒灌装机、颗粒过滤器、凸轮转子泵、封口机;
　　三、通用小型提取浓缩设备的设计参数
　　1、容积：12000L;容器类别：Ⅰ类
　　2、工作压力：提取罐内部工作压力为0.3MPa，夹套工作压力0.4MPa。
　　3、工作温度：134℃;
　　设计要点：罐盖和罐体采用手动楔形锁紧装置，罐盖和罐体之间硅胶垫密封，罐体设置凹槽，放置闭合式实体硅胶垫。防止使用过程中出现漏气和罐盖松动现象。罐盖可用行车吊离罐体，放置在平台处支架上。
　　罐体尺寸：直筒DN2000 × h3600㎜，材质S30408;罐体采用空心夹套形式，罐体底部安装生蒸汽管路，生蒸汽阀门(防锈材质)、夹套蒸汽阀门安装在罐体附近位置且方便员工在钢平台上操作。夹套加热管路设置压力表(安装位置便于平台上工人就近观察)、安全阀出口不朝向人员及过道。夹套可接通冷却水，下进上出，对罐内料液实现快速冷却、降压;夹套材质S30408;保温筒体材质S30408，保温介质：聚氨酯;保温材质符合国家食品安全相关规定。
　　表面处理：内表面抛光Ra≤0.4µm，壳体表面亚光处理0.8µm;
　　4、换热部分：夹套蒸汽换热，加热面积22㎡;
　　5、旋转出料部分：采用卧式行星减速机，型号：XWE4-128-2537，电动机与减速机之间采用V带传动，电动机功率：4.0kw，型号Y132M2-6，主动带轮直径150㎜，从动带轮直径200㎜;罐体倒料时间为1.7-2分钟，回位时间1.7-2分钟，减速机与提取罐之间采用联轴器直连。轴端增加制动器与电动机安全联锁，电动机选用制动电动机，保证罐体在任意位置停止，保证操作的安全。
