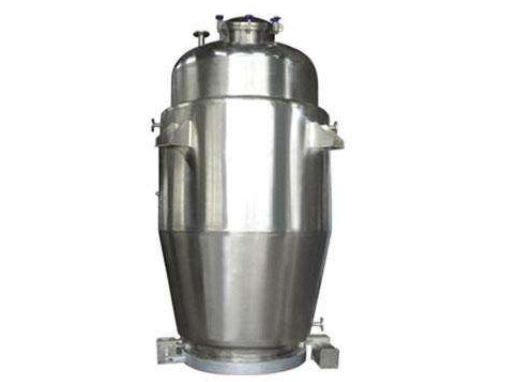

直锥提取罐

一、直锥提取罐用途：
直锥提取罐可用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、强制循环渗漉作用、芳香油提取及有机溶媒回收等多种工艺操作。具有效率高、操作方便等优点，罐内配备CIP清洗系统符合GMP标准。
二、直锥提取罐结构组成：
成套直锥提取罐设备由1.提取罐；2.泡沫捕集器；3.气液分离器；4.冷却器；5.冷凝器；6.油水分离器；7.料液泵；8.管道过滤器及内部联接管路构成。
直锥提取罐内筒体材质为优质SUS304/316L，夹套采用全封闭，外筒体SUS304亚光薄钢板。 直锥提取罐内配备CIP清洗自动旋转喷洗球头，测温孔、防爆视灯、视镜、快开式投料口等，确保操作简便，符合GMP医药标准。具有溶剂分布均匀，出渣方便等特点。
三、直锥提取罐特点：
1、外形上小下大，呈倒锥状。尤其利于溶剂循环提取，提取溶剂能够均匀地从罐底部向上运动，而且由于从罐底部向罐顶部逐渐减小，很好的避免了溶剂流动短路的现象。罐底部面积大，出液面积大，出液快，不易堵。出渣方便，加热效果好。
2、提取罐底部采用双层过滤板设计，分为过滤支撑板和主过滤板。双层过滤板可以打开，方便观察，易于清理。
3、进料采用加料漏斗和大口径蝶阀，蝶阀带有蜗轮蜗杆关闭装置。
四、直锥提取罐选型参数：

规格型号	TQ-Z-1.0	TQ-Z-2.0	TQ-Z-3.0	TQ-Z-6.0	TQ-Z-8.0
全容积(L)	1200	2300/td>	3200	6300	8500
罐内设计压力(MPa)	0.09
夹套内设计压力(MPa)	0.3
压缩空气压力(MPa)	0.6-0.7
投料门直径(mm)	150	200	200	300	350
排渣门直径(mm)	800	1000	1200	1500	1700
加热面积(㎡)	2.0	3.2	5.3	6.8	8.5
冷凝面积(㎡)	3	4	4	6	8
冷却面积(㎡)	0.5	1	1	1	2
能耗(kg/h)	145	195	258	300	552


根据用户不同需求，直锥提取罐可采用执行的设计、制作、检验标准如下：
  1.  SFDA 《药品生产质量管理规范》2010年版
  2.《医药工业洁净厂房设计规范》（GB50457-2008）
  3.  GAMP药品生产自动化管理规范
如需了解更多直锥提取罐相关信息及配套设备、EPC建厂整包及生产线建设相关内容，欢迎关注北京舜甫科技有限公司官方网站或拨打400-6006-917电话咨询，我司将安排工程师为您提供专业解决方案和全方位服务。（可根据客户需要，进行非标设计）
