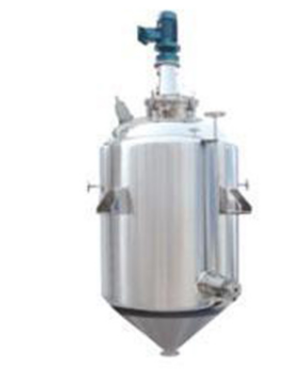

草药提取罐

一、草药提取罐用途：
超声波提取罐,中草药提取罐是医药、生物、食品、化工中常用的浸出提取设备。可提供物料水提取、醇提取、挥发油提取并可回收渣滓中的溶剂，适用于渗漉、温浸、回流、循环浸渍、加压或减压浸出等多种浸出工艺。具有效率高、操作方便等优点。
二、草药提取罐结构组成：
  草药提取罐，直筒式提取罐, 动态提取罐直筒型提取罐成套设备由1.提取罐；2.泡沫捕集器；3.气液分离器；4.冷却器；5.冷凝器；6.油水分离器；7.料液泵；8.管道过滤器及内部联接管路构成。超声波提取罐,中草药提取罐
  提取罐主体包括内筒体、夹套层、保温层、支耳、气动出渣门、气动操作台等；提取罐保温层以岩棉作为保温材料。
  草药提取罐内筒体材质为优质SUS304/316L，夹套采用全封闭，外筒体SUS304亚光薄钢板。 罐内配备CIP清洗自动旋转喷洗球头，测温孔、防爆视灯、视镜、快开式投料口等，确保操作简便，符合GMP医药标准。具有溶剂分布均匀，出渣方便等特点。动态提取罐,多功能直筒式提取罐
三、草药提取罐设备特性：
  1、外形细长，所占建筑空间较大，对传热传质均为有利，使加热时间缩短，提取效率提高，适于醇提、渗漉系统。
  2、出渣门上设有底部加热，使药材提取更加完全。ZTQ动态直筒式多功能提取罐，直筒式提取罐, 斜锥提取罐,倒锥提取罐,直筒式提取罐，正锥提取罐
四、草药提取罐选型参数：

规格型号	TQ-500	TQ-1000	TQ-2000	TQ-3000	TQ-6000
全容积(L)	750	1200	2300	3400	6400
罐内设计压力(MPa)	0.09
夹套内设计压力(MPa)	0.3
压缩空气压力(MPa)	0.6-0.7
投料门直径(mm)	200	350	400	400	500
排渣门直径(mm)	800	1000	1000	1200	1400
加热面积(㎡)	2.0	3.2	5.3	6.8	8.5
冷凝面积(㎡)	3	4	4	6	8
冷却面积(㎡)	0.5	1	1	1	2
能耗(kg/h)	145	195	258	300	552

 五、根据用户不同需求，可采用执行的设计、制作、检验标准如下：
  1.  SFDA 《药品生产质量管理规范》2010年版
  2.《医药工业洁净厂房设计规范》（GB50457-2008）
  3.  GAMP药品生产自动化管理规范
  4.  GB150.1~150.4-2011《钢制压力容器》
  5.  NB/T47003.1-2009《钢制焊接常压容器》
如需了解更多草药提取罐相关信息及配套设备、EPC建厂整包及生产线建设相关内容，欢迎关注北京舜甫科技有限公司官方网站或拨打400-6006-917电话咨询，我司将安排工程师为您提供专业解决方案和全方位服务。（可根据客户需求，进行非标设计）
