舜甫科技专业设计生产真空浓缩锅，真空浓缩锅技术要求不同，真空浓缩锅厂家价格也不尽相同，故在进行真空浓缩锅选购的时候要明确真空浓缩锅的参数要求，以便能够提供准确的商务报价和技术设计，加工制造！
一、真空浓缩锅主要结构组成：
1. 操作台 2.入孔 3.放气装置 4.视孔 5.锅体 6.灯孔 7.分离器 8.水力喷射器 9.支架 10.水箱 11.仪表箱 12.长柄阀 13.止逆阀 14.多级离心水泵
2. 真空浓缩锅结构：

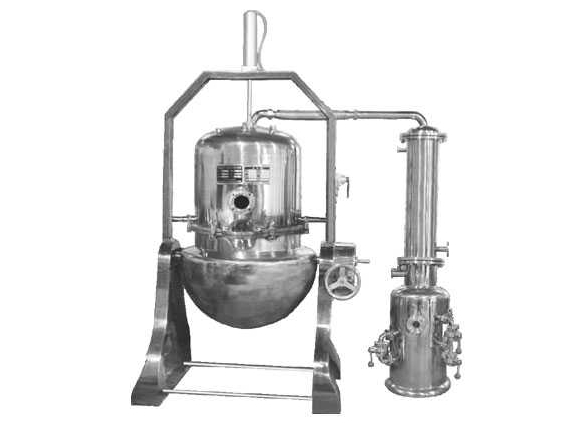

真空浓缩锅是一个带蒸汽保温加套而呈圆柱体的立式密封设备
真空浓缩锅分三部分，即蒸发室、加热盘管及分离器。料液由蒸发室上部被吸入室内。加热盘管是由三至五排的扁圆形不锈钢管组成，蒸汽在盘管的空间内加热，料液受热在多极泵和水力喷射器的配合工作下低温沸腾蒸发水分，蒸发水分（即二次蒸汽）经分离器分离二次水蒸汽由水力喷射器在多级泵的作用下冷凝排出，并使蒸发室形成真空，降低蒸发温度，提高了蒸发速度，水力喷射器配有多级泵，借水泵压力将冷却水压入喷嘴，形成高速射流在混合室中形成低压区，而吸入二次蒸汽并使之冷凝一起经扩散管排出至水箱，混合水一部分还可以重复使用。
真空浓缩锅属间断浓缩设备，操作简单，维修方便。
二、真空浓缩锅规格参数：
主要技术特征：
|
生产能力（水份蒸发量） |
300kg/h |
700 kg/h |
1000 kg/h |
|
锅内真空度 |
620mmHg以上 |
620mmHg以上 |
620mmHg以上 |
|
加热盘管压力 |
0.02-0.15Mpa（表压） |
0.02-0.15Mpa（表压） |
0.02-0.15Mpa（表压） |
|
加热面积 |
6m2 |
6.7 m2 |
9.5 m2 |
|
锅体内径 |
900mm |
1000mm |
1100mm |
|
蒸汽耗用量 |
约350kg/h |
约1135kg/h |
约1350kg/h |
|
冷却水耗用量 |
当水温＜20℃18T/h |
36T./h |
42 T./h |
|
配用水泵 |
50TSW-4离心水泵 |
75TSW-4离心水泵 |
75TSW-5离心水泵 |
|
水用电机功率 |
JO2-42-45.5KW |
JO2-52-410KW |
JO2-52-410KW |
|
外形尺寸 |
3000×2800×3200 |
3500×3200×4100 |
3600×3400×4500 |
|
设备重量 |
995kg |
约2.5吨（全套设备重量） |
3800kg |
|
以上是真空浓缩锅的介绍，如需了解更多
浓缩器设备，欢迎与我们交流！
