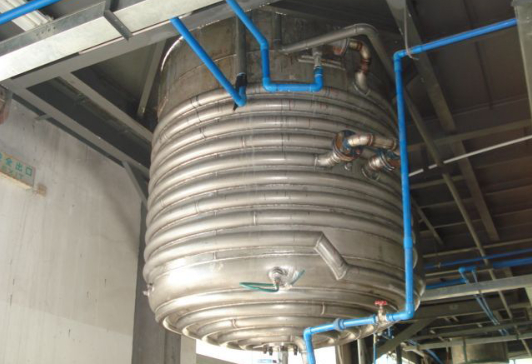

盘管加热搅拌罐

盘管加热搅拌罐分为内盘管或外半管两种，是由罐身、上下封头、搅拌、电机减速机、密封等组成。盘管加热搅拌罐采用罐内设置盘管进行加热物料的，具有加热速度快，加热均匀的特点，而且还可以起到挡板的作用，但由于在罐内一圈圈盘着，不易清洁，不适合粘稠的物料加热。盘管加热搅拌罐外半管加热搅拌罐具有加热效果好，加热均匀的特点，但是加热速度稍微慢些，加热面积受限制。但盘管加热搅拌罐能承受较高的蒸汽压力。盘管加热搅拌罐一般适用于中型搅拌罐。

电加热和蒸汽加热搅拌罐、盘管加热搅拌罐区别：
电加热搅拌罐因为电加热棒功率大，能耗比蒸汽加热搅拌罐大，加热速度也慢于蒸汽加热；但蒸汽加热需要加配燃煤锅炉，基础投资略大于卫生级配液搅拌罐，一般属于压力容器。蒸汽加热搅拌罐采用蒸汽加热，比较洁净，适用于制药卫生级搅拌罐。内盘管加热搅拌罐适用于物料不黏稠，不易挂壁结晶的物料，一般在罐内清洁不太方便，占据罐内一定体积，装物料相对较少，但是换热快，加热均匀。外半管加热搅拌罐加热速度快，不占据罐内体积，承压好，而且一圈圈半管可以起到加强的作用，但是加热难度相对较大，焊缝多，适用于内壁稍微厚的罐。

盘管加热搅拌罐技术参数：

公称容积	500L	1000L	2000L	3000L	5000L	10000L
内径尺寸（mm）	900	1100	1400	1500	1800	2100
外盘管换热面积(m2)	2.438	2.867	4.165	5.569	9.563	50.34
内盘管换热面积(m2)	2	2.6	3.8	5.4	8.4	10.7
搅拌功率(KW)	2.2	3.0	4.0	5.5	7.5	11.0
转速(r/m)	定速或变频调速或无极调速
搅拌形式	按物料性质设计制造
工作压力（Mpa）	按工艺条件设计制造
工作温度℃	30-310℃
加热方式	内盘管加热或外半管夹套加热。
计量方式	称重混料或者液位计量或流量计量
保温材料	聚氨酯/岩棉
管口配置	满足条件下可按需进行设计
罐体材质	SUS304/316L/Q235-B
