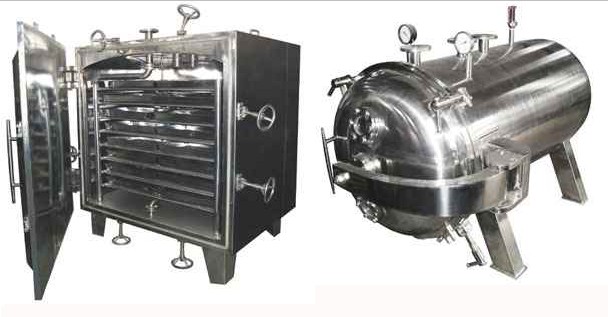

真空干燥机

一、真空干燥机用途：
真空干燥机是通过将干燥物料处在真空条件下，进行加热干燥，并利用真空泵进行抽气抽湿，加快干燥速率。该系列真空干燥机适用于高温下易分解、聚合和变质的热敏性物料的低温干燥，具有干燥物品速度快、污染小、不对被干燥物品的内在质量造成破坏的优点。被广泛地采用在制药、化工、食品、电子等行业。
二、真空干燥机结构组成：
真空干燥机包括不锈钢筒体，烘架、鞍座及配套阀门仪表。与物料接触部分全采用不锈钢304/316L制造，具有良好的耐蚀性。外形美观，表面做镜面或亚光处理，完全达到GMP标准。
三、真空干燥机的特点：
1、真空下物料溶液的沸点降低，使蒸发器的传热推动力增大，因此对一定的传热量可以节省蒸发器的传热面积。
2、蒸发操作的热源可采用低压蒸汽或废热蒸汽。
3、蒸发器热损失少。
4、在干燥前可进行消毒处理，干燥过程中无不纯物混入，符合GMP要求。
5、属于静态真空干燥机，故干燥物料的形体不会损坏。
6、采用冷凝器，可有效回收物料中的溶剂。
四、真空干燥机选型参数：


规格型号	YZG600	YZG1000	YZG1000	FZG15
干燥箱内尺寸 (㎜)	Φ600×976	Φ1000×1527	Φ1000×1527	1500×1400×1220
干燥箱外尺寸 (㎜)	1153×810×1020	1693×1190×1500	1693×1190×1500	1513×1924×2060
烘架层数	4	6	6	8
层间距离 (㎜)	80	102	102	122
烘盘尺寸(㎜)	310×600×45	460×640×45	460×640×45	460×640×45
烘盘数(只)	4	24	24	32
烘架管内压力 (MPa)	＜0.784	＜0.784	＜0.784	＜0.784
烘架使用温度 (℃)	≤150	≤150	≤150	≤150
箱内空载真空压力 (MPa)	－0.09~－0.096	－0.09~－0.096	－0.09~－0.096	－0.09~－0.096
真空泵型号、功率(kw)	SK-1.5 4kw	SK-3 5.5kw	SK-3 5.5kw	SK-3 5.5kw
干燥箱重量 (kg)	250	800	800	2100

五、根据用户不同需求，真空干燥机可采用执行的设计、制作、检验标准如下：
  1.  SFDA 《药品生产质量管理规范》2010年版
  2.《医药工业洁净厂房设计规范》（GB50457-2008）
  3.  GAMP药品生产自动化管理规范
  4.  GB150.1~150.4-2011《钢制压力容器》
  5.  NB/T47003.1-2009《钢制焊接常压容器》
六、真空干燥机订购选型需提供参数：
真空干燥机设计选型时需明确物料的特性、使用工况、组件配套范围等，详细可电询。
注：上第四项参数表可能会根据物理的性质及实际的使用工况有所调整。
